Konfigurace účtenkové tiskárny v POS Mobile pro Android
Tento návod je určený tým, ktorí na predaj používajú zariadenia s operačným systémom Android (Viac o systémových požiadavkách sa dozviete tu Systémové požiadavky iKelp POS Mobile). Aplikáciu je možné si stiahnuť z Obchod Play. Tento návod opisuje stiahnutie, základné nastavenia a obsahuje odkazy na konfiguráciu zariadení.
Nižšie je popísaná úvodná konfigurácia aplikácia a pridanie jednotlivých zariadení. V závislosti od pridávaného zariadenia sa môže v niektorých detailoch nastavenie mierne odlišovať. Preto sa nižšie v článku nachádzajú odkazy na konfiguráciu konkrétnych zariadení. Ak sa v tomto zozname nenachádza konkrétny návod pre pridávané zariadenie, použite postup konfigurácie aplikácie.
Konfigurácia aplikácie POS Mobile
1. Krok: Spuštění aplikace
Tieto nastavenia vykonáte po prihlásení cez možnosť Nastavenie v aplikácii:
- Po nainštalovaní spustite aplikáciu iKelp POS Mobile a kliknite na tlačidlo Nastavenie.

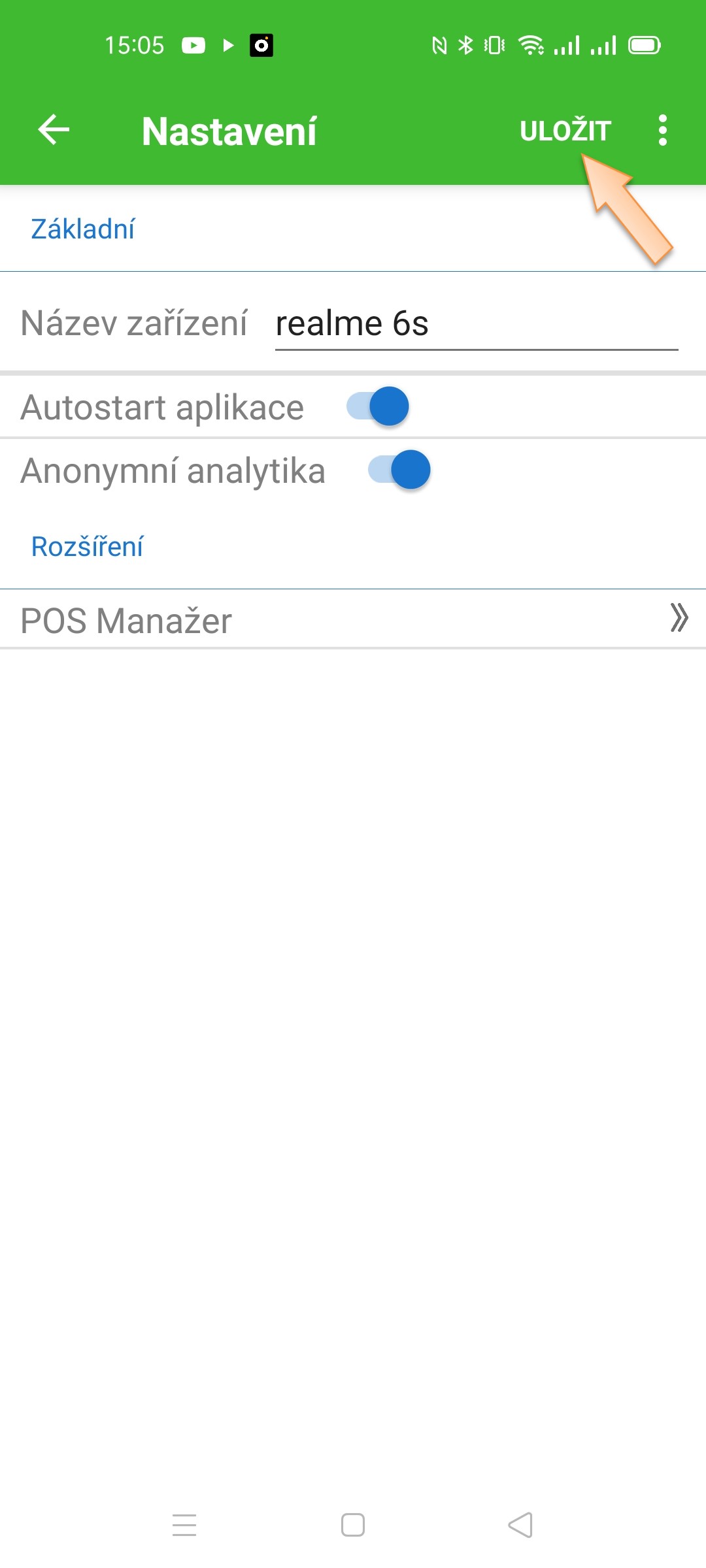

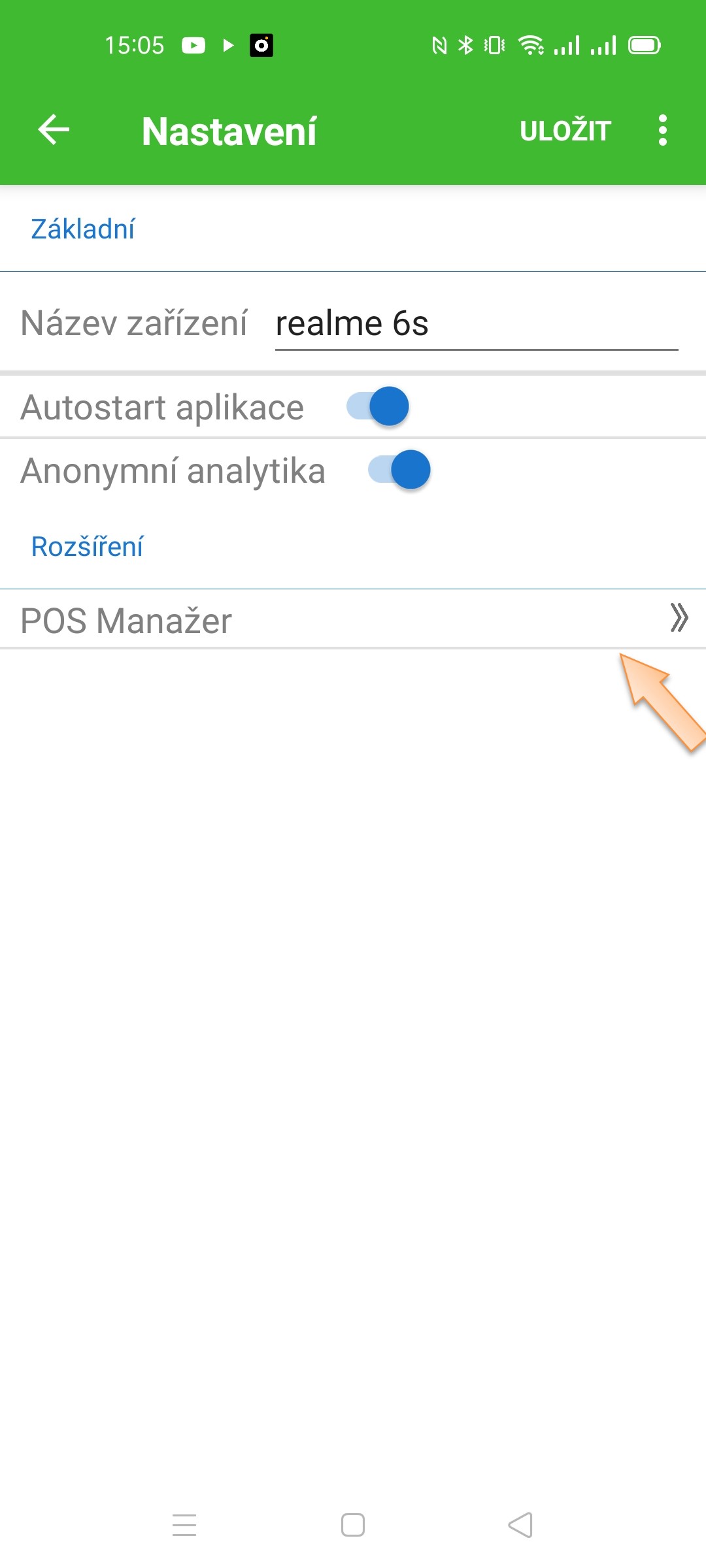

- V časti Rozšírenia kliknite na POS Manažér.

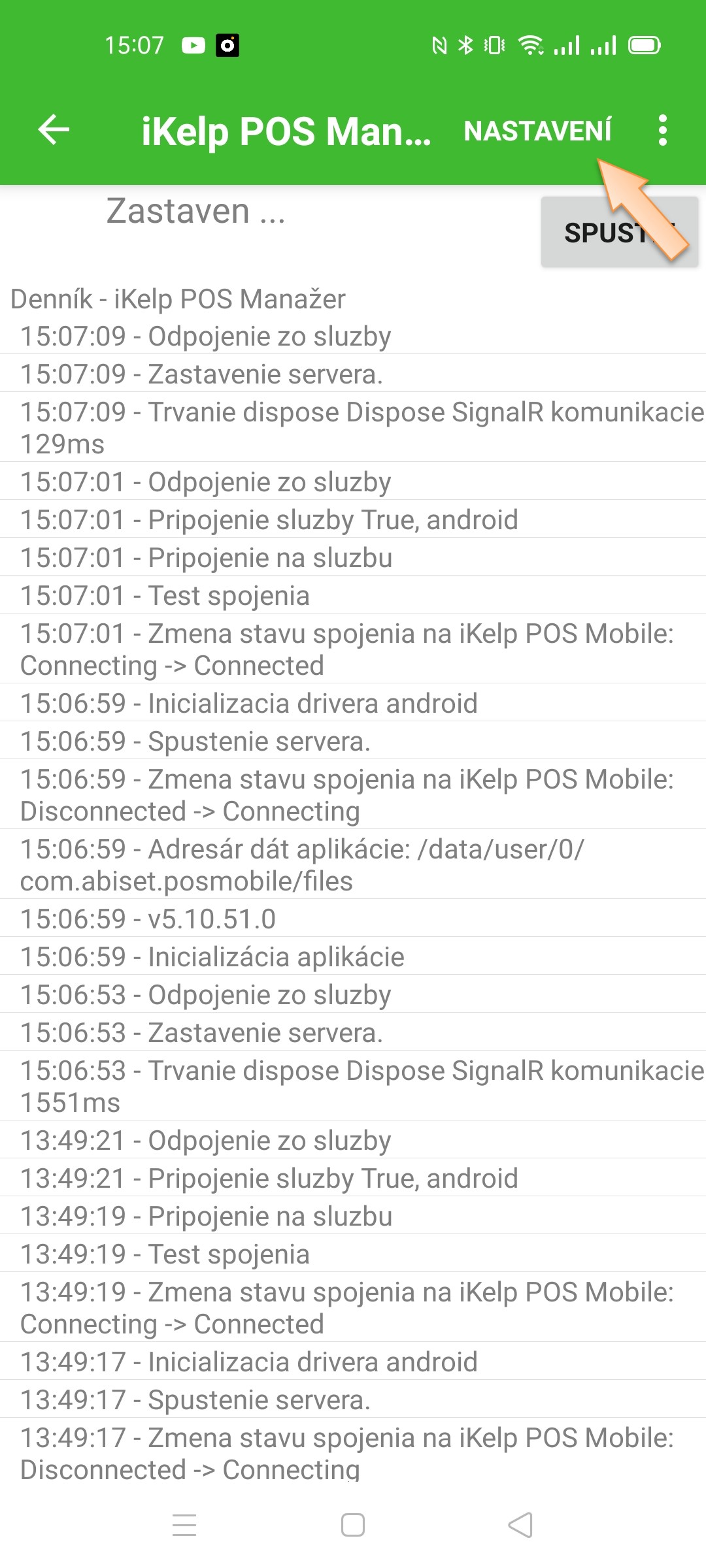

- Kliknite vpravo hore na Nastavenia.
- Kliknite na ikonu
a vyberte zariadenie zo zoznamu.
- Nastavte komunikáciu so zariadením.
- Nastavte IP adresu zariadenia v sieti.
- Pri USB zariadeniach kliknutím na Spôsob zapojenia, vyberte USB.
- Kliknite na ikonu a vyberte zariadenie zo zoznamu pripojených zariadení.
- Kliknite na tlačidlo Hotovo.
- Kliknite na tlačidlo Uložiť.
Postupujte podľa nasledovných obrázkov:
2. Krok: konfigurace zařízení

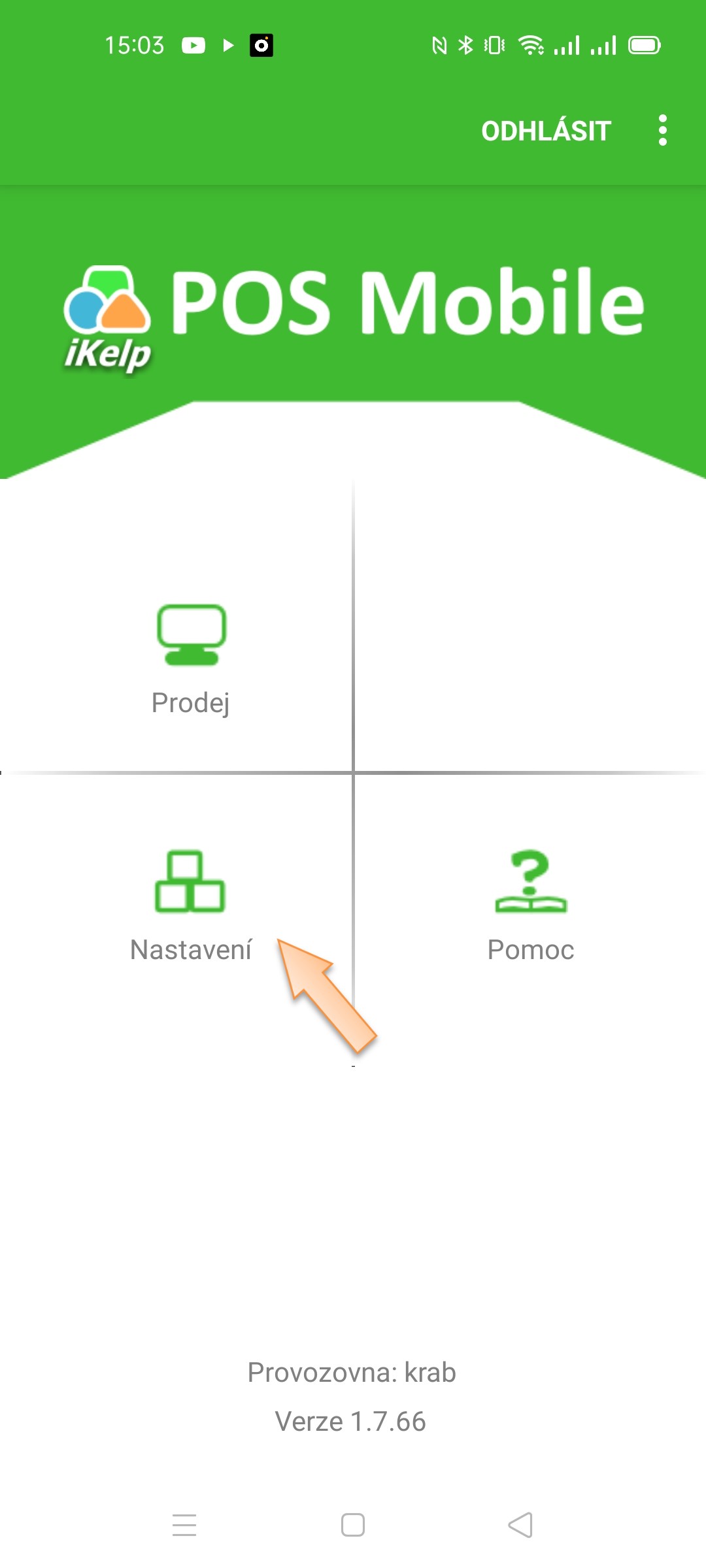

- Klikněte na tlačítko Nastavení na úvodní obrazovce.

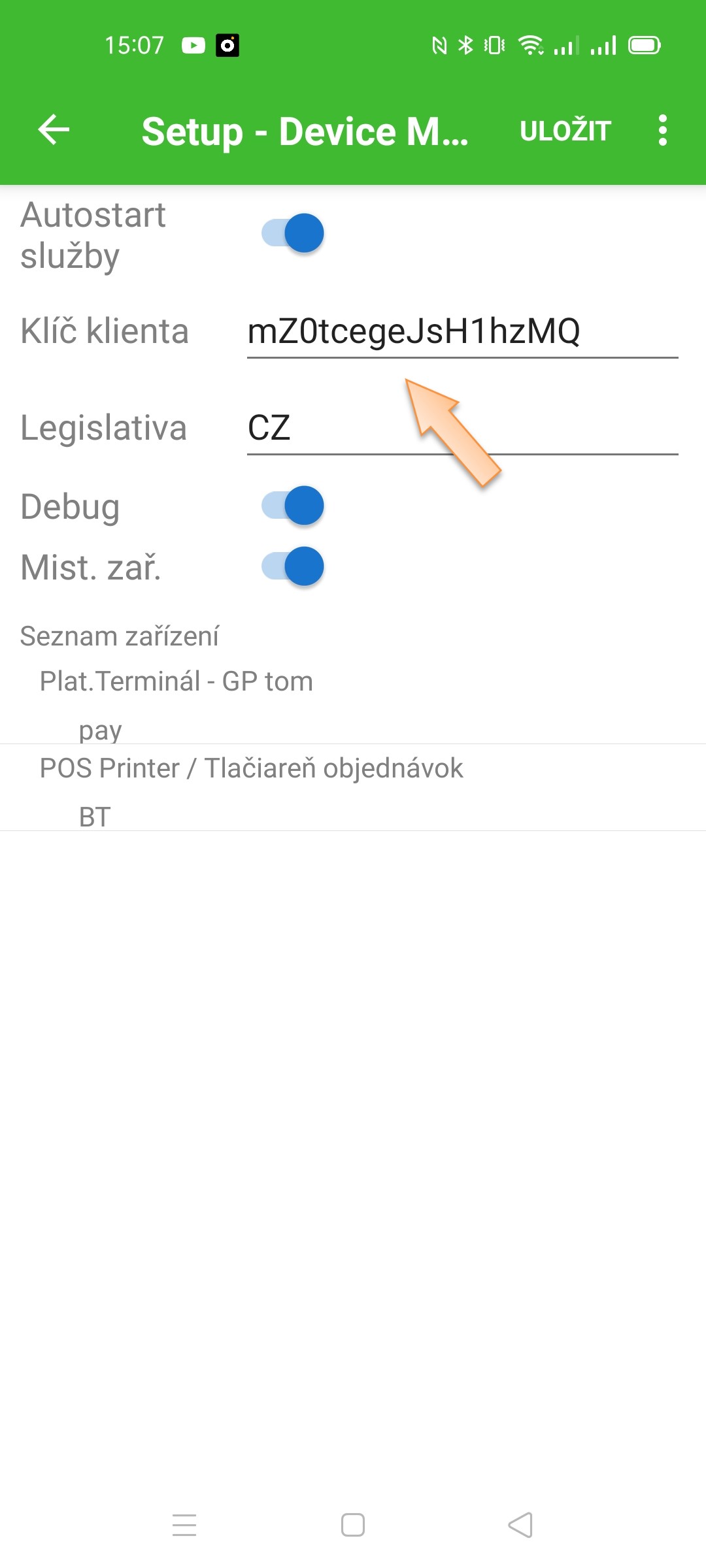

- Klikněte v pravé horní části na tlačítko Nastavení.

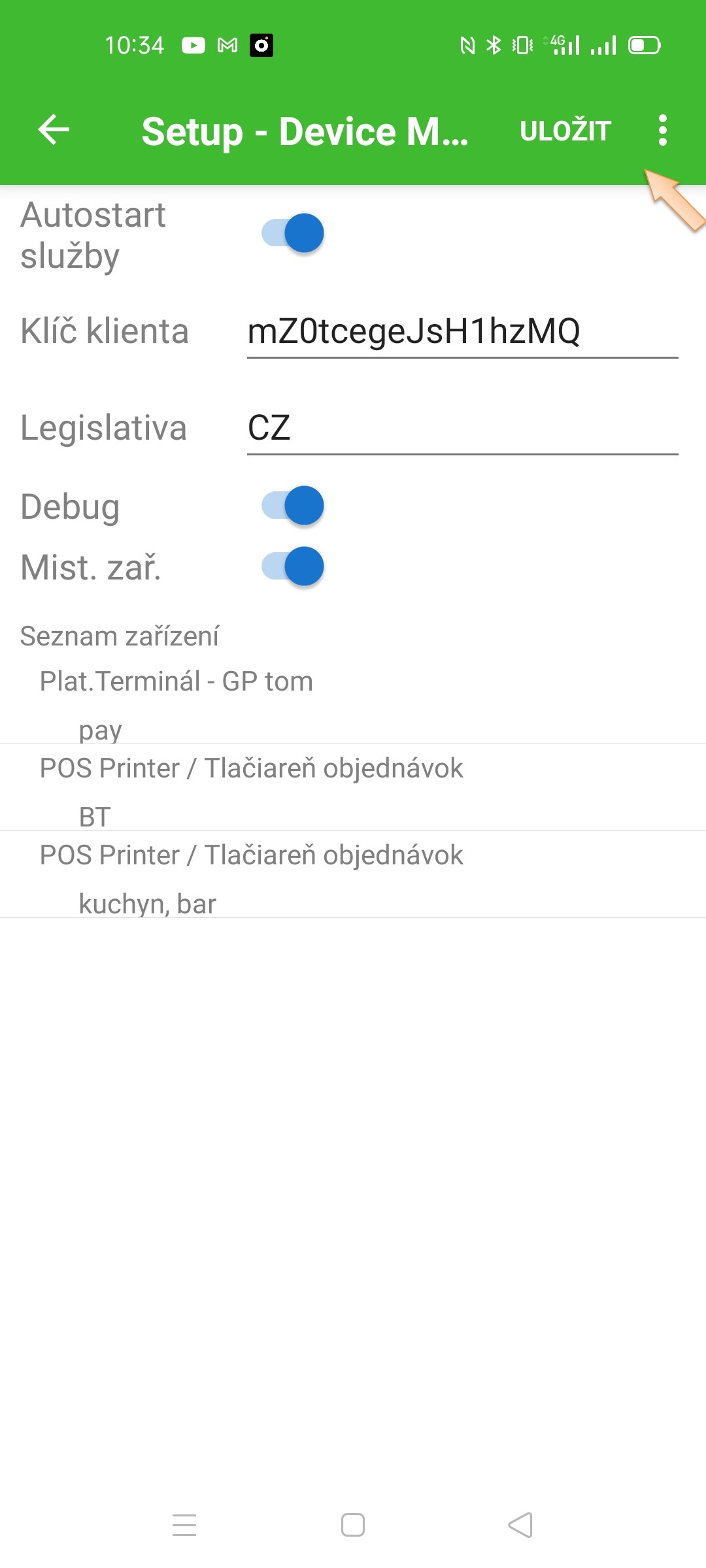

- Klikněte na ikonu

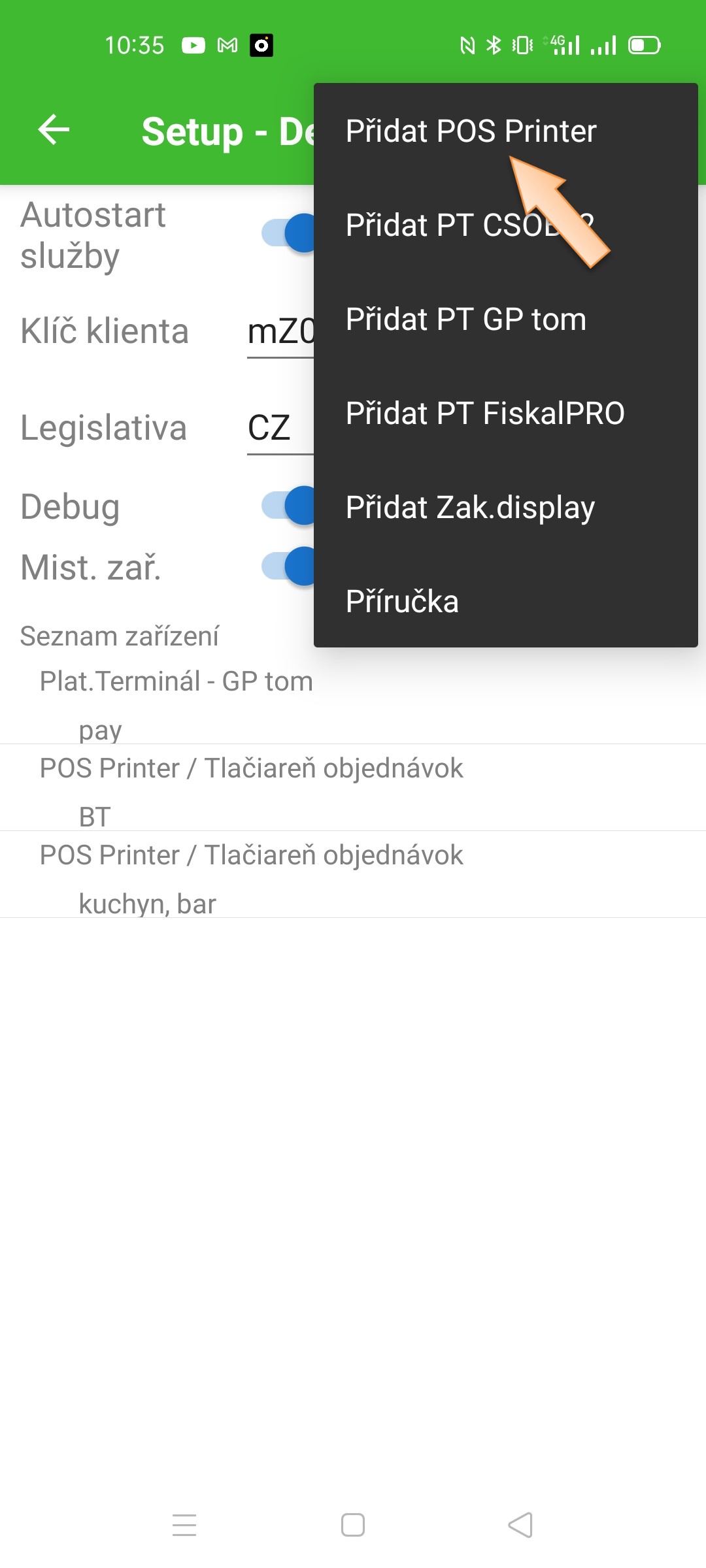

a vyberte možnost Přidat POS Printer.

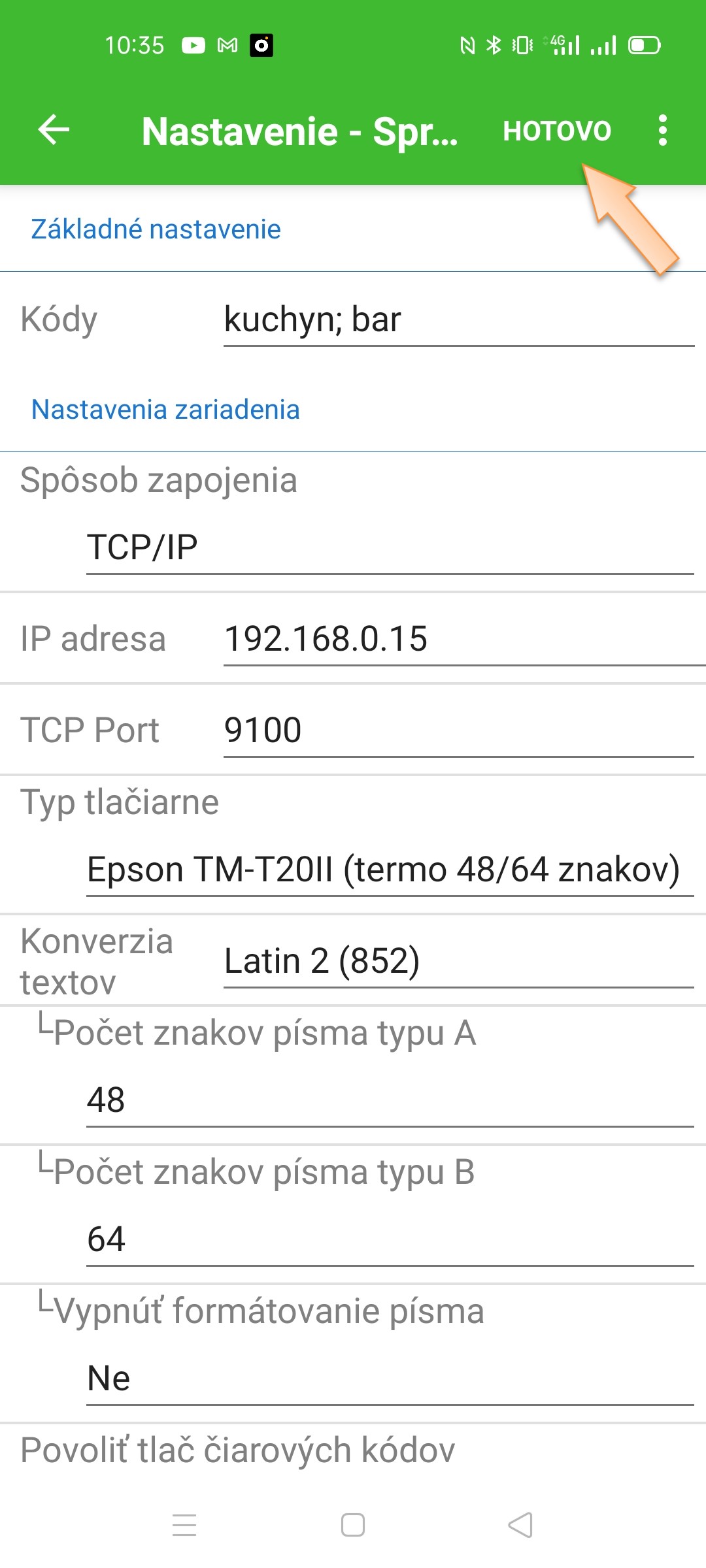

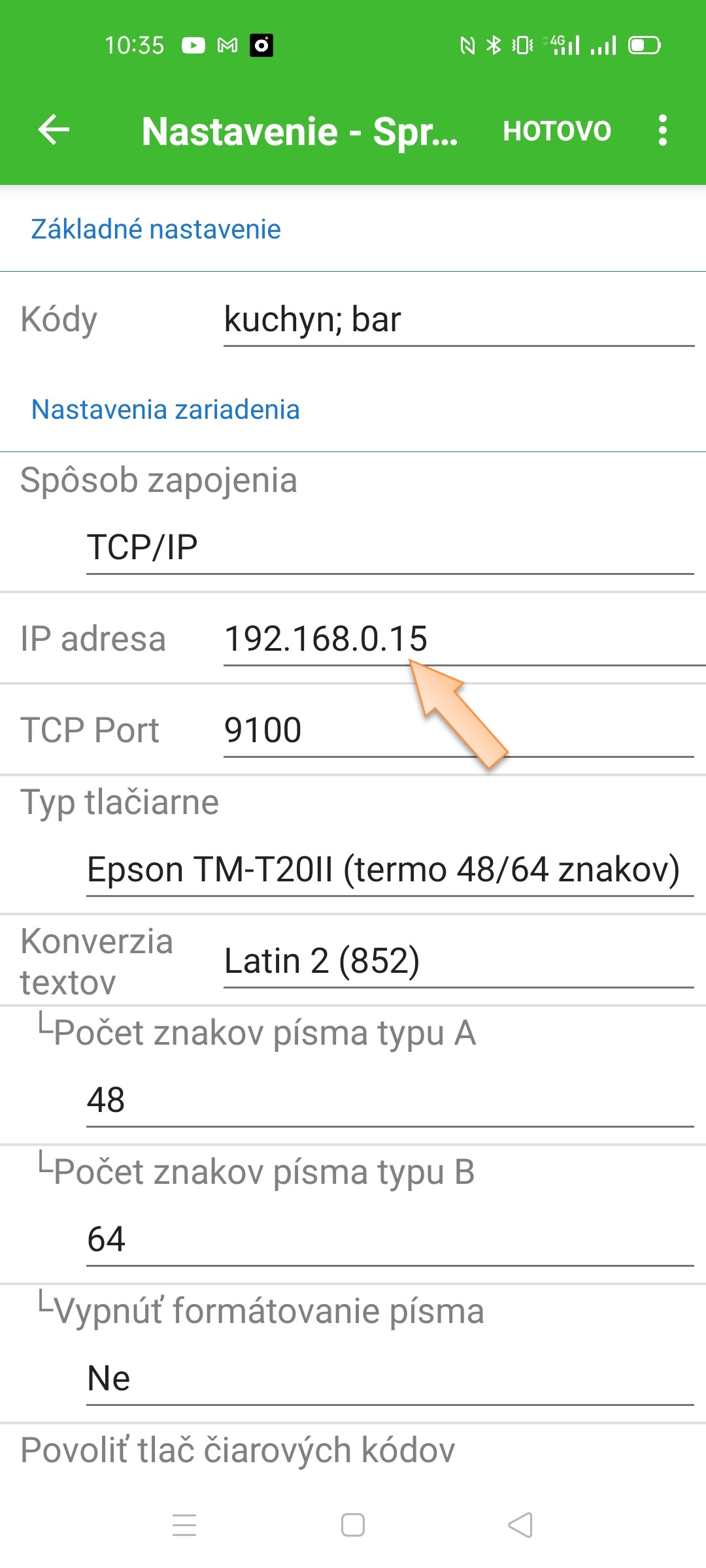

- Nastavte IP Adresu zařízení.
- Kliknutím na Typ tiskárny vyberte tiskárnu.
- Klikněte na tlačítko Hotovo.
Postupujte podle následujících obrázků:
- Klikněte na tlačítko Nastavení na úvodní obrazovce.
- Klikněte v pravé horní části na tlačítko Nastavení.
- Klikněte na ikonu a vyberte možnost Přidat POS Printer.

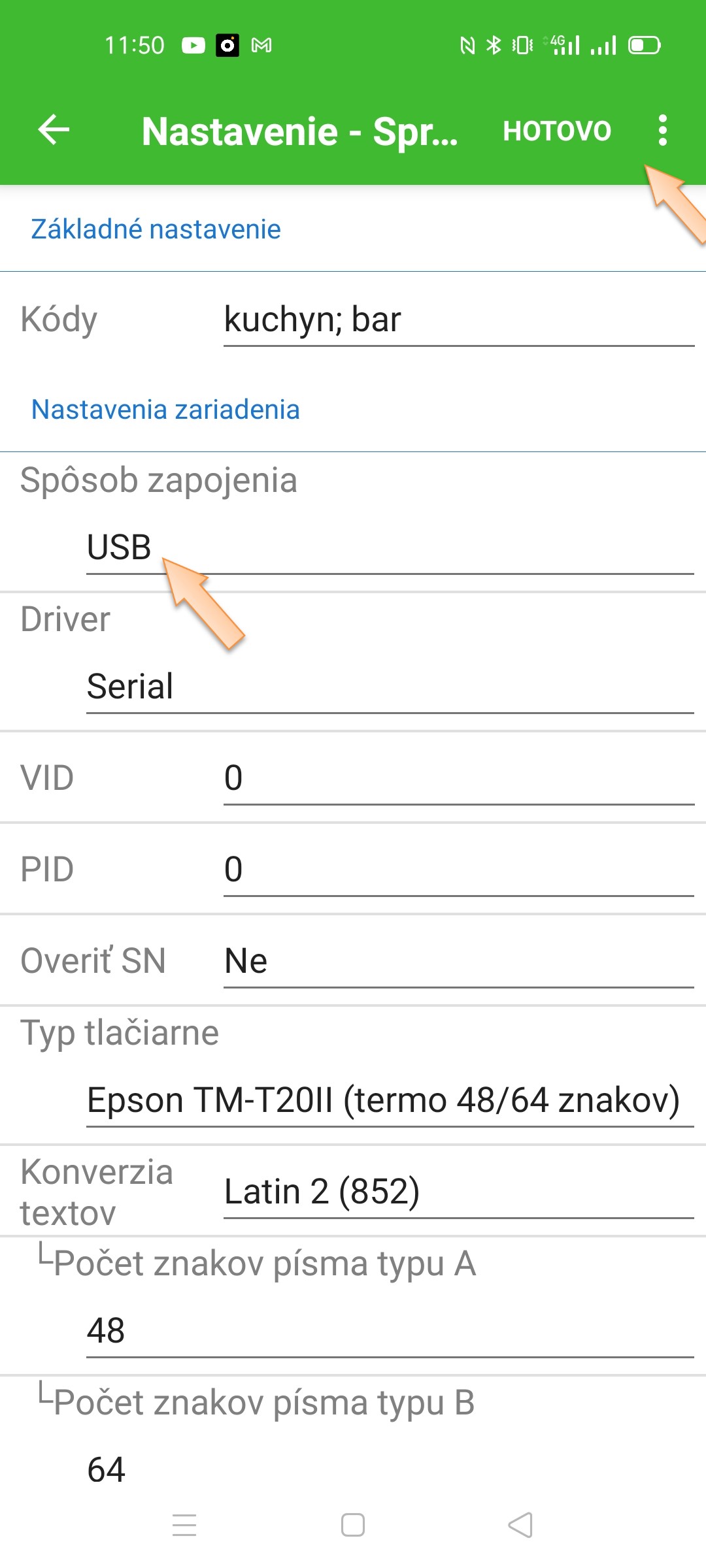

- Klikněte na možnost Způsob zapojení.
- Vyberte možnost USB.
- Klikněte na ikonu a možnost Výběr USB Zařízení.
- Vyberte zařízení ze seznamu připojených zařízení.
- Klikněte na tlačítko Hotovo.
Postupujte podle následujících obrázků:
3. Krok: Test komunikace se zařízením

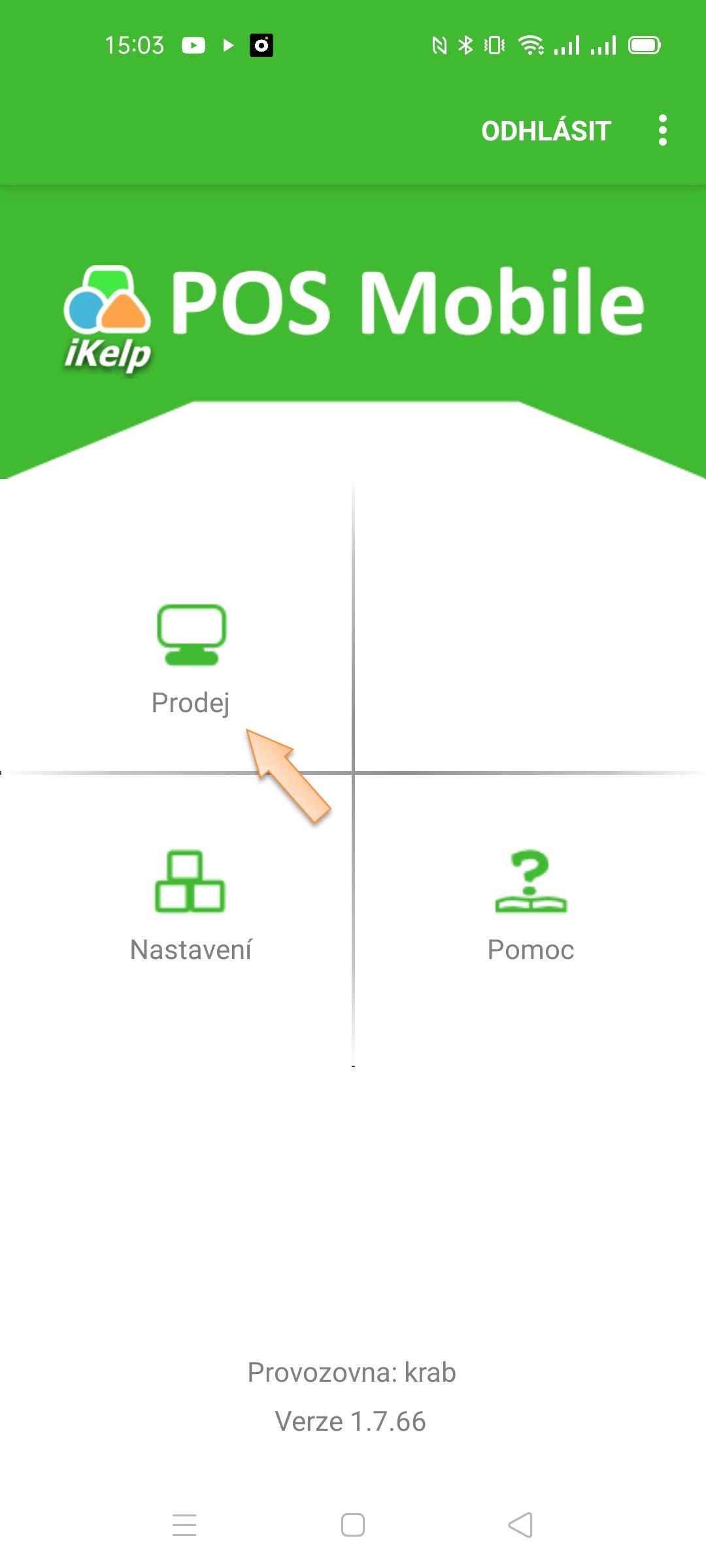

- Spustíte Prodej v aplikaci iKelp POS Mobile.

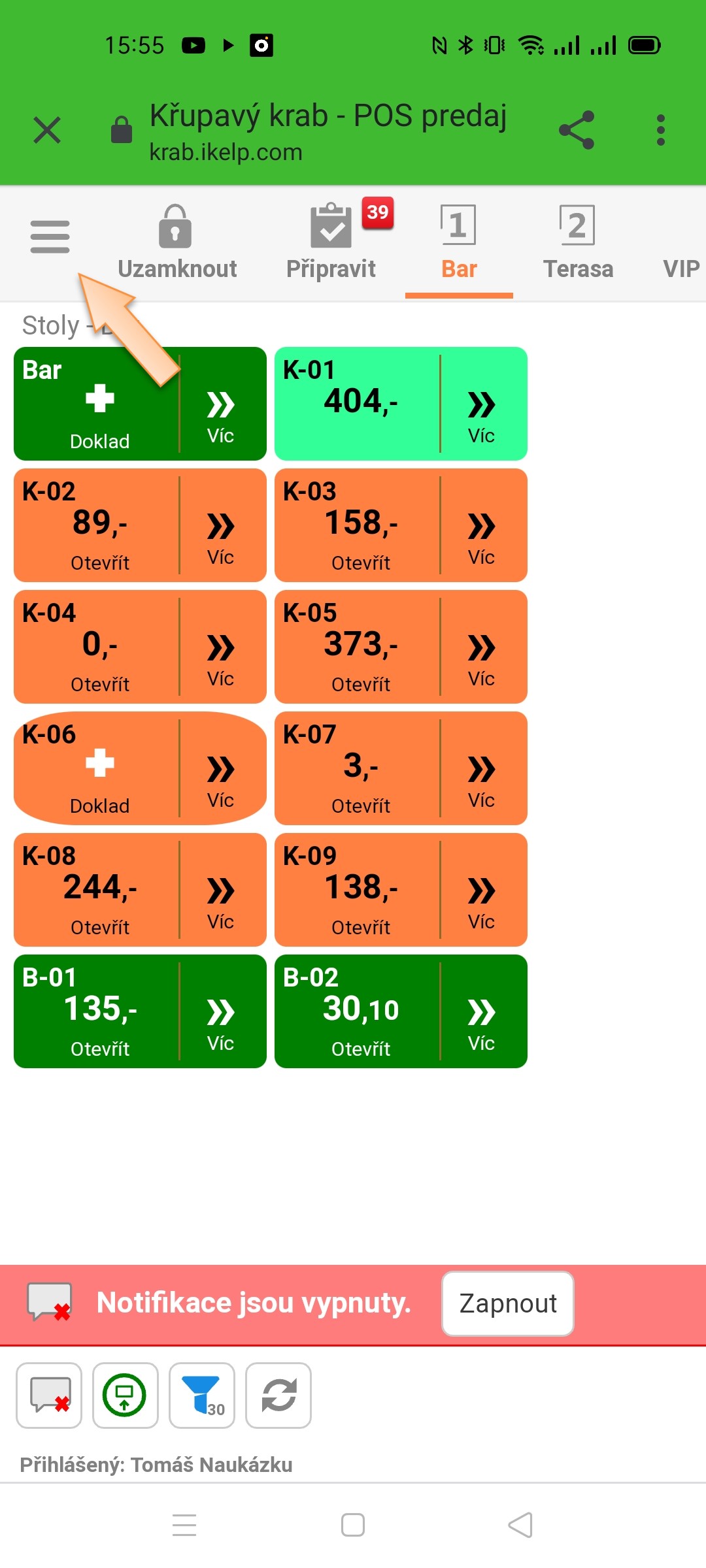

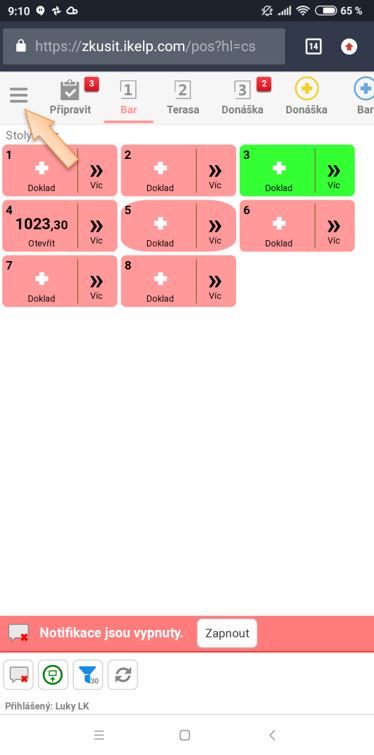

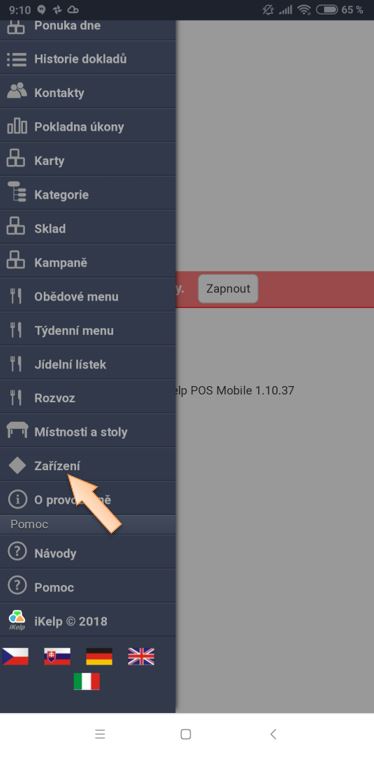

- Vlevo nahoře stiskněte ikonu Menu.

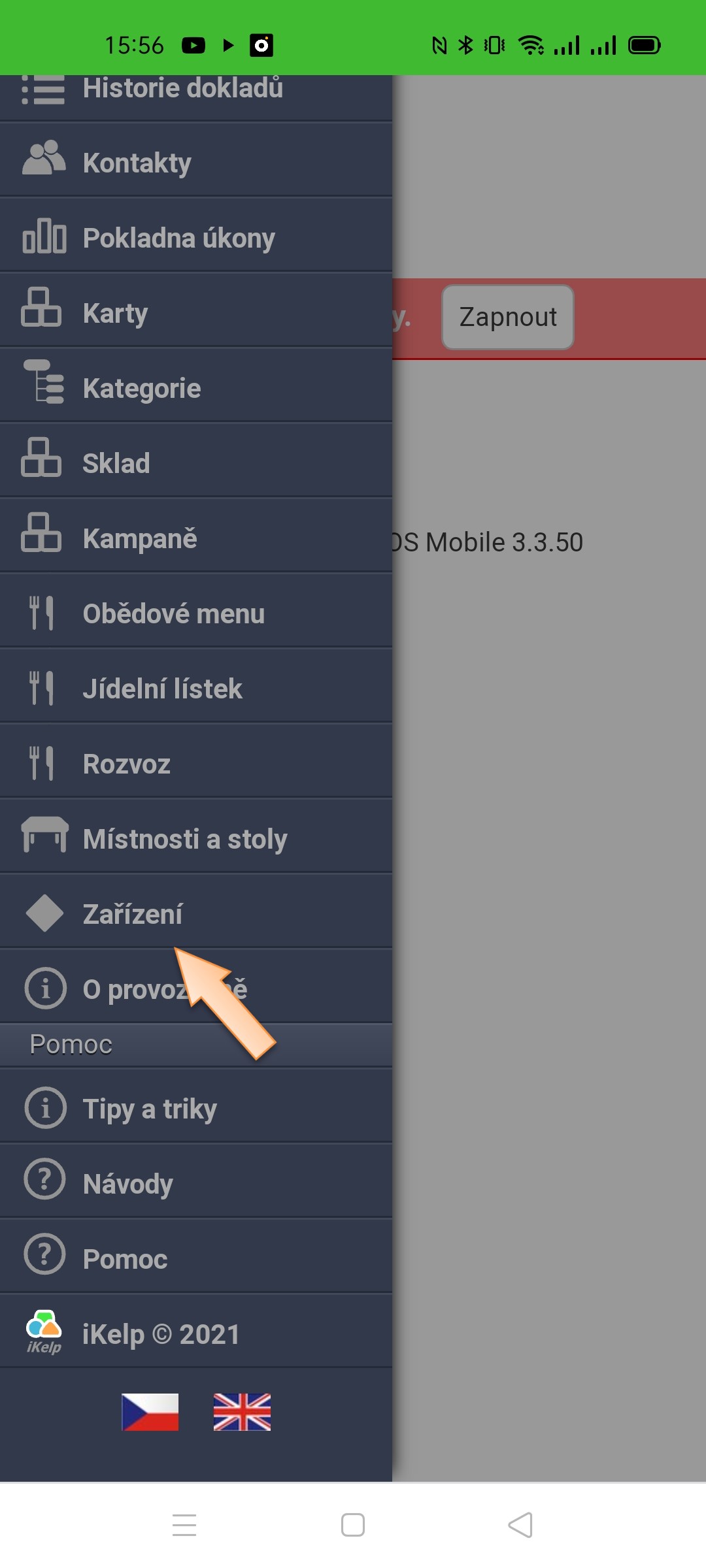

- Vyberte položku Zařízení.

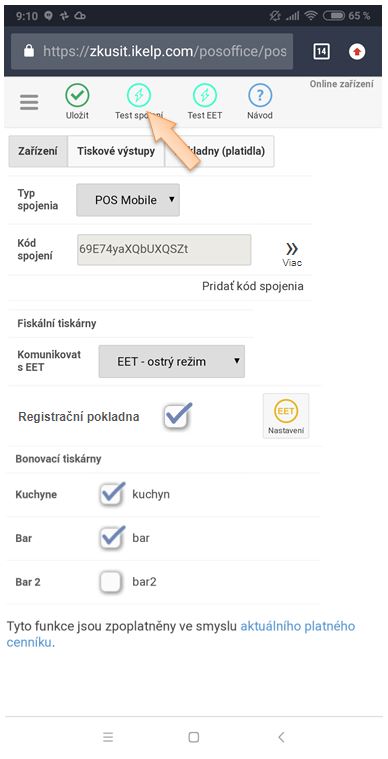

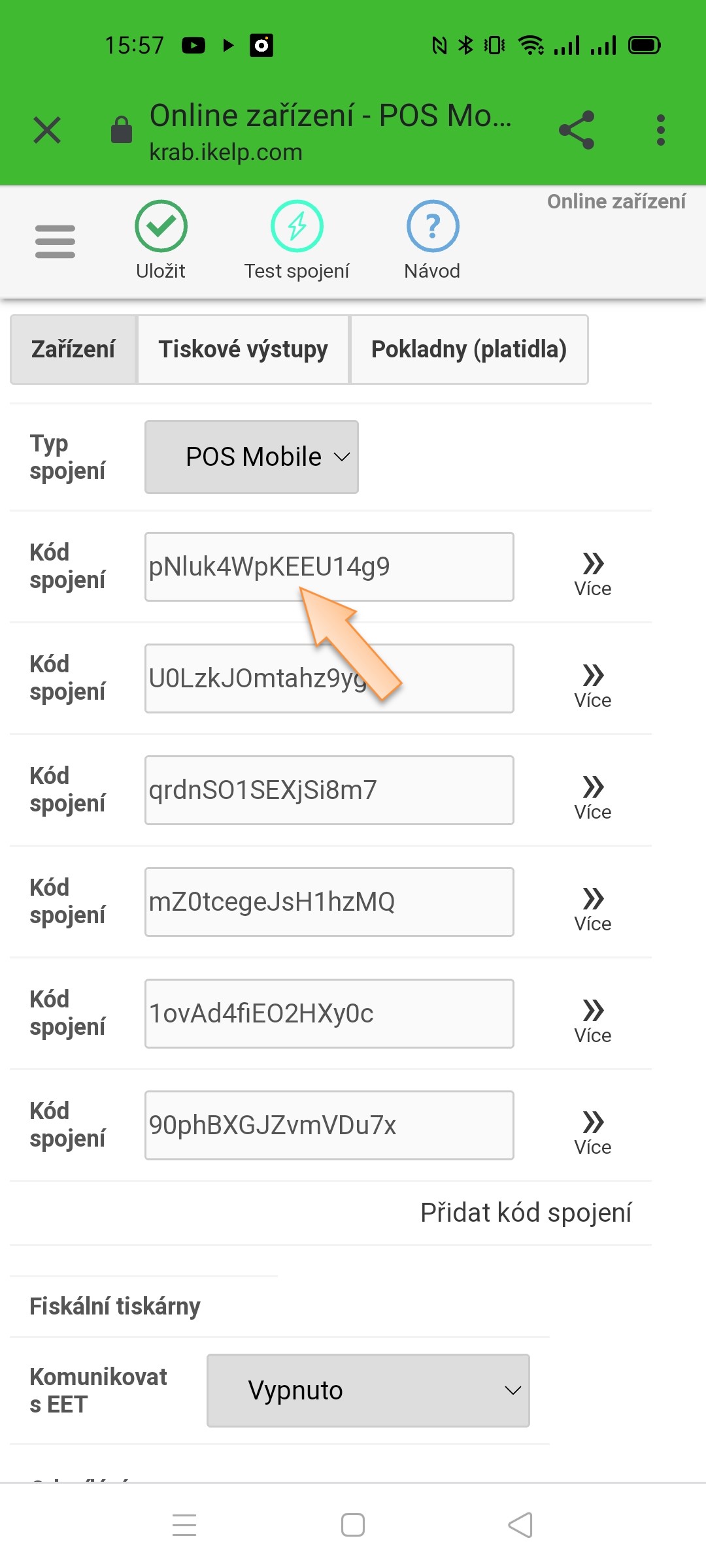

- Klikněte na tlačítko Test spojení.
Postupujte podle následujících obrázků:
Gratulujeme, právě jste zvládli připojení a nastavení objednávkové / bonovací tiskárny v aplikaci iKelp POS Mobile.
V případě, že se vám komunikaci se zařízením nepodařilo nastavit nebo potřebujete více informací o jednotlivých nastaveních, pokračujte podrobným postupem konfigurace zařízení.
Konfigurace zařízení - podrobný postup
- Klikněte na tlačítko Nastavení na úvodní obrazovce.
- Klikněte v pravé horní části na tlačítko Nastavení.
- Zobrazí se nastavení spojená s iKelp POS Mobile, klikněte na ikonu a vyberte možnost Přidat POS Printer ze seznamu.
- Zobrazí se nastavení zařízení, v tomto návodu si však popíšeme ty nejdůležitější:

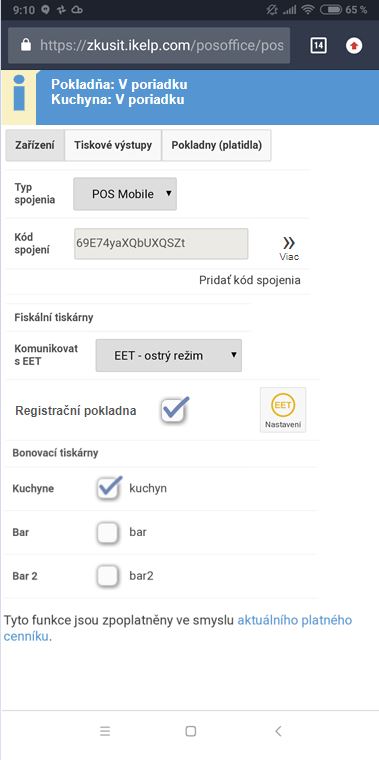

- Kódy - slouží k identifikaci zařízení v systému a musí se shodovat s kódem zařízení v menu aplikace iKelp POS Mobile pro prodej v části Zařízení. V případě definování pouze jedné tiskárny v systému můžete ponechat přednastavený kód a v nastaveních Zařízení v prodeji aktivujte příslušnou tiskárnu. V případě definování několika tiskáren nastavte všechny příslušné tiskárny pro toto zařízení. Pozor, pokud má jedno fyzické zařízení složit k tisku účtenek a také jako barová bonovačka, v aplikaci se toto zařízení definuje pouze jednou, ale je možné mu nastavit dva kódy. (Například fiskální tiskárna Efox může sloužit k tisku účtenek a také jako barová bonovačka. Tehdy bude mít zařízení kód "Efox; bar").
- Typ portu - po kliknutí na nastavení se zobrazí seznam podporovaných rozhraní pro připojení zařízení. V této chvíli vyberte ze seznamu možnost připojení přes TCP/IP, následně se v seznamu upraví nastavení pro daný typ připojení.
- IP Adresa - nadefinujte adresu zařízení v síti.
- TCP Port - přednastavený port pro připojená zařízení je 9100, v případě potřeby nadefinujte požadovaný port pro komunikaci.
- Konverze textů - přednastavená konverze textů (kódová stránka) je Latin 2, která je nejrozšířenější pro různé výrobce tiskáren (tento typ většinou podporují, např. čínská zařízení, případně tzv. noname od různých výrobců). Proto není default nastavená Windows 1250, protože Android / Linux to nemá. V některých případech je vhodné nastavit jinou konverzi v závislosti na nastavení na tiskárně.
- Kliknutím na tlačítko Hotovo je potřeba provedené změny v nastaveních uložit.
- Pro zobrazení nadefinovaných zařízení v aplikaci klikněte na možnost Nastavení na úvodní obrazovce aplikace. Následně opět klikněte na tlačítko Nastavení.
- Po kliknutí na zařízení v seznamu se zobrazí nastavení připojeného zařízení k úpravě. Po kliknutí na ikonu v pravé horní části se zobrazí možnost pro Odstranění nakonfigurovaného zařízení.
V aplikaci je možné přidat zařízení ze seznamu připojených zařízení, kdy se automaticky nastaví komunikační parametry. Pro nadefinování zařízení ho doporučujeme vybrat ze seznamu. V případě, že není možné zařízení takovým způsobem přidat do aplikace, pokračujte manuálním nadefinováním.

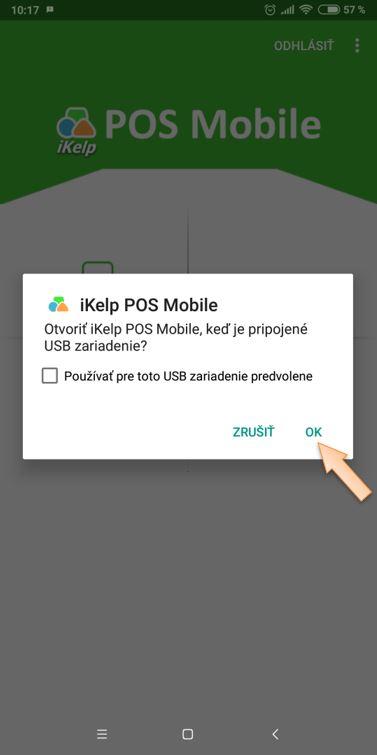

- Připojte tiskárnu objednávek a potvrďte používání zařízení v iKelp POS Mobile kliknutím na OK.
- Klikněte na tlačítko Nastavení na úvodní obrazovce.
- Klikněte v pravé horní části na tlačítko Nastavení.
- Zobrazí se nastavení spojení s iKelp POS Mobile, klikněte na ikonu a vyberte možnost Přidat POS Printer ze seznamu.
- Zobrazí se nastavení zařízení, v tomto návodu si však popíšeme ty nejdůležitější:
- Kódy - kódy slouží k identifikaci zařízení v systému a musí se shodovat s kódem zařízení v menu aplikace iKelp POS Mobile pro prodej v části Zařízení. V případě definování několika tiskáren nastavte všechny příslušné kódy pro toto zařízení. Pozor, pokud má jedno zařízení sloužit k tisku účtenek i jako barová bonovačka, v aplikaci se toto zařízení definuje pouze jednou, ale je možné mu nastavit dva kódy. ((Například fiskální tiskárna Efox může sloužit k tisku účtenek a také jako barová bonovačka. Tehdy bude mít zařízení kód "Efox; bar").
- Nastavení zařízení
-
Výběr zařízení ze seznamu připojených zařízení - doporučené

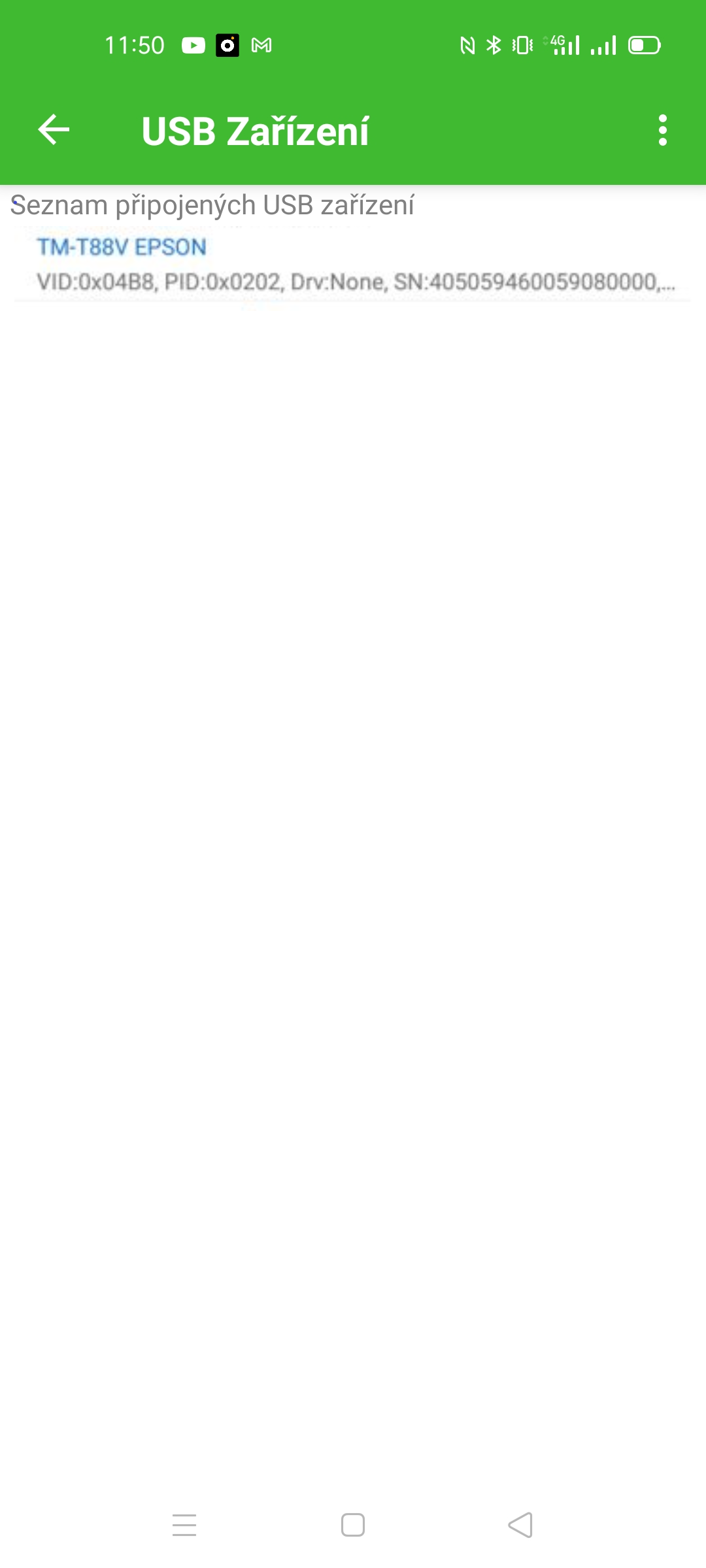

- Pro zobrazení připojených zařízení klikněte na ikonu v pravém horním rohu a klikněte na tlačítko Výběr USB Zařízení.
- Zobrazí se seznam připojených zařízení.
- Vyberte ze seznamu zařízení, které chcete přidat do aplikace.
- Automaticky se přednastaví údaje připojeného zařízení.

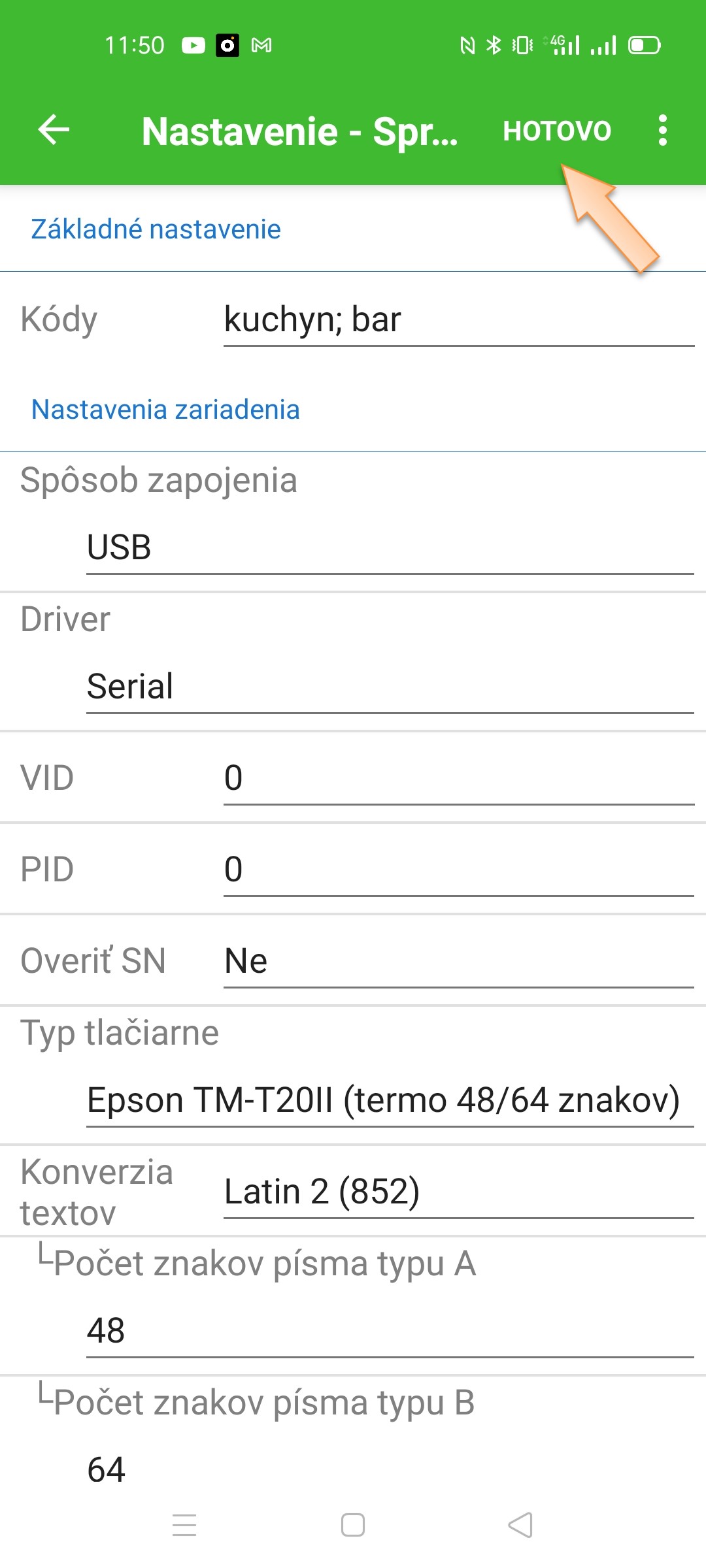

- Typ portu - po kliknutí na nastavení se zobrazí seznam podporovaných rozhraní pro připojení zařízení. V této chvíli vyberte ze seznamu možnost připojení přes USB, následně se v seznamu upraví nastavení pro daný typ připojení.
- Driver - po kliknutí se zobrazí seznam dostupných ovladačů, ze kterých je možné vybrat typ ovladače připojeného zařízení.
- VID - Vendor ID, jedná se o kód zařízení definovaný výrobcem, pomocí kterého je možné zařízení identifikovat v systému.
- PID - Product ID, jedná se o kód zařízení definovaný výrobcem, pomocí kterého je možné zařízení identifikovat v systému.
- Overiť SN - tato možnost je podporovaná OS Android verze 5.0 a vyšší a umožňuje přesněji identifikovat zařízení. ((V případě připojení dvou stejných tiskáren od stejného výrobce budou mít stejné VID a PID, tehdy pomůže zařízení identifikovat SN).
-
Konverze textů - přednastavená konverze textů (kódová stránka) je Latin 2, která je nejpřirozenější pro různé výrobce tiskáren (tento typ podporují většinou např. čínská zařízení, případně tzv. noname od různých výrobců). Proto není default nastavená Windows 1250, protože Android / Linux to nemá. Někdy je však vhodné nastavit jinou konverzi v závislosti na nastavení na tiskárně.
- Kliknutím na tlačítko Hotovo je potřeba provedené změny v nastaveních uložit.
- Pro zobrazení nadefinovaných zařízení v aplikaci, klikněte na možnost Nastavení nna úvodní obrazovce aplikace. Následně opět klikněte na tlačítko Nastavení.
- Po kliknutí na zařízení v seznamu se zobrazí nastavení připojeného zařízení k úpravě. Po kliknutí na ikonu v pravé horní části se zobrazí možnost pro Odstranění nakonfigurovaného zařízení.
